钢套钢保温钢管/管道焊接工艺技术

钢套钢保温钢管/管道焊接工艺技术

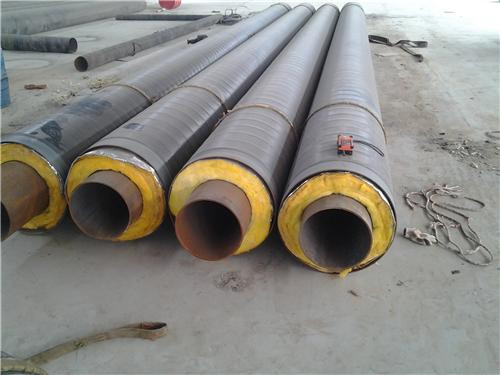

钢套钢保温钢管/管道连接方式多为手工电弧焊焊接方式，其特点是现场施工简单，焊接保气密度高，和工期时间短等优点。

焊接工艺：
         1：施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，应修磨补焊合格后方能施焊。坡口组装间隙超过允许偏差规定时，可在坡口单侧或两侧堆焊、修磨使其符合要求，但坡口间隙超过较薄板厚度2倍或大于20㎜是时，不应用堆焊方法。

　　2：T型、十字型、角接接头和对接接头主焊缝两端，必须配置引弧板引出板，其材质应和被焊母材相同，坡口形式应与被焊焊缝相同，禁止使用其他材质的材料充当引弧板引出板。手工电弧焊焊缝引出长度应大于25㎜.其引弧板引出板宽度应大于50㎜，长度宜为板厚的1.5倍且不小于30㎜，厚度应不小于6㎜.

　3：焊接完成后，应用火焰切割去除引弧板引出板，并修磨平整。不得用锤击落引弧板引出板。不应在焊缝以外的母材上打火引弧。

　　4：定位焊必须由持相应合格证的焊工施焊，所用焊接材料应与正式施焊相当，定位焊焊缝应与***终焊缝有相同的质量要求。钢衬垫的定位焊宜在接头坡口内焊接，定位焊焊缝厚度不宜超过设计厚度的2/3，定位焊缝长度宜大于40㎜，间距500～600㎜，并应填满弧坑。定位焊预热温度应高于正式施焊预热温度。当定位焊焊缝上有气孔或裂纹时，必须清除后重焊。

　　5：对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质检部检验合格后才能施焊。在组装好的构件上施焊，应严格按焊接工艺规定的参数以及焊接顺序进行，以控制焊后变形。

　　6：在约束焊道上施焊，应连续进行；如因故中断，在焊时应对已焊的焊缝局部做预热处理。采用多层焊时，应将前一道焊缝表面清理干净后再继续施焊。因焊接变形的构件，可用机械（冷矫）或在严格控制温度的条件下加热（热矫）的方法进行矫正。


博光保温管道装备有限公司    黄猛   2015-07-16
